Преобразователи частоты серии FCA-180

Преобразователи частоты серии FCA предназначены для питания самолётов во время предполётного обслуживания в аэропорту. Данное оборудование может быть также использовано для централизованного электроснабжения испытательных стендов, цехов и предприятий авиационной промышленности.

Возможны три варианта исполнения: стационарный, мобильный и подвесной.
Преобразователи частоты могут быть изготовлены ​​как в стандартной комплектации, так и с учетом особых требований и пожеланий Заказчика.
FCA-180 предназначен для питания всех типов коммерческих судов напряжением 3x115/200 В переменного тока, частотой 400Гц, и мощностью до 180 кВА.

Преобразователи частоты серии FCA обеспечивают:

-   Высокое качество выходного напряжения питания бортовых систем самолётов
-   Высокий коэффициент полезного действия
-   Низкий уровень потребляемой энергии

Основные характеристики:

1. Общий коэффициент нелинейных искажений не более 2%
2. Режим работы 24/7 при мощности 180 кВА
3. Современные технические решения
4. TFT дисплей
5.  Возможность обслуживания всех типов коммерческих судов
6. Высокий уровень надёжности
7.  Низкий уровень шума
8. Возможность модификаций и изменений в соответствии с требованиями Заказчика
9. Надёжная конструкция

Технические характеристики
Выходные параметры
Номинальная выходная мощность, кВА 180
Номинальное выходное напряжение фазное / линейное, В 3 x 115/200
Частота выходного напряжения, Гц 400 ± 0,01%
Точность стабилизации напряжения на выходе, %:
- для сбалансированной нагрузки ± 0,5
- для 30 % несбалансированной нагрузки ± 0,5
Суммарный коэффициент искажений, %
- линейный ≤2
- не линейная нагрузка ≤2
Точность стабилизации частоты, % ± 0,1
Модуляция напряжения, % ≤1
Фазовая симметрия при полной нагрузке, электр. град.:
- для сбалансированной нагрузки 120 ± 1
- для 30% несбалансированной нагрузки 120 ± 1
Коэффициент мощности нагрузки 0,97
Диапазон изменения нагрузки, % 0 – 100
Коэффициент амплитуды 1,414 ± 0,03
Допустимая перегрузка, %:
- в течение 600 с 125
- в течение 30 с 200
- в течение 10 с 250
- в течение 1 с 300
Входные параметры
Номинальное напряжение питающей сети, В 3x380 (400)
Диапазон изменения напряжения питающей сети, % ± 5
Номинальная частота питающей сети, Гц 50
Диапазон изменения частоты питающей сети, % ± 10
Коэффициент мощности при 100 % нагрузке ≥0,97
Суммарное значение коэффициента нелинейных искажений тока на входе, % ≤7
Потребляемая мощность:
- в режиме ожидания с выключенным выключателем, Вт ≤90
- в режиме ожидания с включённым выключателем, Вт ≤300
- на холостом ходу, кВт ≤2,8
Коэффициент полезного действия, в номинальном режиме ≥96
Прерывание питания до 50 мс
Пусковой ток отсутствует, мягкий пуск
Дополнительные данные
Стационарное исполнение
Габаритные размеры, Ш x В x Г, мм 800 х 1250 х 1500
Масса, кг ≤850

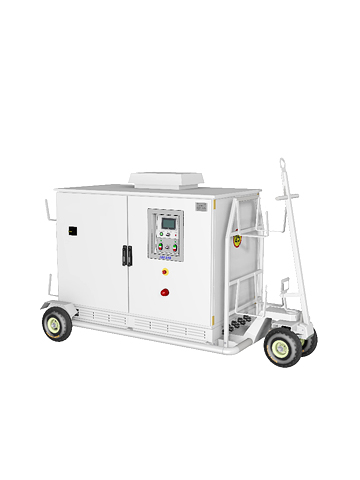

Мобильное исполнение:
Габаритные размеры с учётом тележки, Ш x В x Г, мм 1200 x 1350 x 2400
Масса с учётом тележки, кг ≤950
Степень защиты (электронная часть) IP55
Максимальная температура окружающей среды, ºС плюс 56
Минимальная температура окружающей среды, ºС минус 52
Уровень акустического шума на 1 м 55дБ
Относительная влажность, % от 0 до 100
