Преобразователи частоты серии FCA предназначены для питания самолетов во время предполетного обслуживания в аэропорту. Данное оборудование может быть также использовано для централизованного электроснабжения испытательных стендов, цехов и предприятий авиационной промышленности.

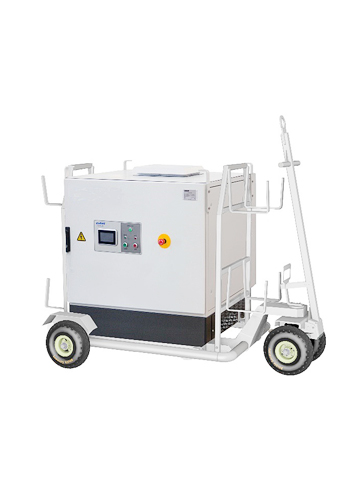

FCA-90-12M предназначен для питания всех типов воздушных судов напряжением 115/200 В и частотой 400 Гц во время предполетной подготовки и технического обслуживания. Благодаря шасси, преобразователь FCA-90M возможно быстро и удобно транспортировать к объекту.
Преобразователи частоты могут быть изготовлены как в стандартной комплектации, так и с учетом особых требований и пожеланий Заказчика.
Преобразователи частоты серии FCA обеспечивают:
Высокое качество выходного напряжения питания бортовых систем самолетов;
Высокий коэффициент полезного действия;
Низкий уровень потребляемой энергии.
Основные характеристики:
Общий коэффициент нелинейных искажений не более 2%
Режим работы при мощности 90 кВА - 24/7
12-пульсная схема выпрямления тока
Новейшие технические решения
TFT дисплей
Шасси для мобильной транспортировки
Возможность обслуживания всех типов воздушных судов
Высокий уровень надёжности
Низкий уровень шума
Возможность выбора дополнительных опций в соответствии с требованиями Заказчика
| Преобразователь частоты статический | |
| Выходные параметры | |
| Номинальная мощность, кВА | 90 |
| Номинальное выходное напряжение фазное/линейное, В | 3 x 115/200 |
| Частота напряжения, Гц | 400 |
| Точность стабилизации напряжения на выходе, % | |
| - для сбалансированной нагрузки | ±0.5 |
| -для 30% несбалансированной нагрузки | ±3 |
| Коэффициент гармоник, % | ≤2 |
| Точность стабилизации частоты, % | ±0.1 |
| Модуляция напряжения, % | ≤1 |
| Фазовая симметрия, электр. град.: | |
| -для сбалансированной нагрузки | 120±1 |
| -для 30% несбалансированной нагрузки | 120±1 |
| Коэффициент мощности нагрузки | от 0.1 до 1.0 |
| Диапазон изменения нагрузки, % | 0-100 |
| Изменение напряжения при 100% подключении нагрузки, % | ≤8 |
| Допустимая перегрузка, % | |
| В течение 600 с | 125 |
| В течение 30 с | 150 |
| В течение 10 с | 200 |
| В течение 1 с | 250 |
| Пусковой ток | Нет, плавный пуск |
| Входные параметры | |
| Номинальное напряжение питающей сети, В | 3x400 / 3x380 |
| Диапазон изменения напряжения питающей сети, % | ±15 |
| Номинальная частота питающей сети, Гц | 60/50 |
| Диапазон изменения частоты питающей сети, % | ±10 |
| Коэффициент мощности при 100% нагрузке | 0.96 |
| Потребляемая мощность: | |
| -на холостом ходу, kW | ≤2 |
| Коэффициент полезного действия, в номинальном режиме, не менее, % | ≥94 |
| Дополнительные данные | |
| Габаритные размеры с учетом тележки, Ш x В x Г, мм | 1650x1570x1867 |
| Масса с учетом тележки, кг | ≤990 |
| Грузоподъёмность тележки, кг | 1000 |
| Степень защиты | IP54 |
