Преобразователи частоты серии FCA предназначены для питания бортовой сети самолетов при их предполётном обслуживании в аэропортах. Данное оборудование также может быть использовано для централизованного снабжения испытательных стендов, цехов и предприятий авиационной промышленности.

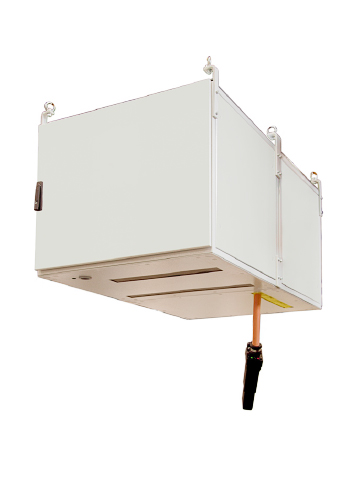

Состоит из статического преобразователя частоты и устройства автоматической намотки кабеля.
Предназначен для использования в составе телескопического трапа.
Может быть изготовлен в стандартной комплектации, а также в соответствии со специальными требованиями Заказчика.
Преобразователи частоты серии FCA обеспечивают:
Высокое качество выходного напряжения питания бортовых систем самолетов
Высокий КПД
Низкий уровень потребляемой энергии
Основные характеристики:
Коэффициент нелинейных искажений не более 2%
12-пульсная схема выпрямления тока
Новейшие технические решения
Возможность использования электромагнитной муфты для ручной размотки кабеля
Возможность обслуживания всех типов воздушных судов
Высокий уровень надёжности
Низкий уровень шума
Возможность модификаций и изменений в соответствии с требованиями Заказчика
Модульная конструкция(статический преобразователь и устройство автоматической намотки кабеля состыкованы друг с другом)
Многофункциональный пульт дистанционного управления
Надёжная конструкция
| Наименование параметра | Норма |
| Преобразователь частоты статический | |
| Выходные параметры: | |
| Номинальная мощность, кВА | 90 |
| Номинальное выходное напряжение фазное/линейное, В | 3 x 115/200 |
| Частота напряжения, Гц | 400 |
| Точность стабилизации напряжения на выходе, % | |
| для сбалансированной нагрузки | ±0.5 |
| для 30% несбалансированной нагрузки | ±3 |
| Коэффициент гармоник, % | ≤2 |
| Точность стабилизации частоты, % | ±0.1 |
| Модуляция напряжения, % | ≤1 |
| Фазовая симметрия, электр. град.: | |
| для сбалансированной нагрузки | 120±1 |
| для 30% несбалансированной нагрузки | 120±1 |
| Коэффициент мощности нагрузки | от 0.1 до 1.0 |
| Диапазон изменения нагрузки, % | 0-100 |
| Изменение напряжения при 100% подключении нагрузки, % | ≤8 |
| Допустимая перегрузка, % | |
| В течение 600 с | 125 |
| В течение 30 с | 150 |
| В течение 10 с | 200 |
| В течение 1 с | 250 |
| Входные параметры | |
| Номинальное напряжение питающей сети, В | 3x400 / 3x380 |
| Диапазон изменения напряжения питающей сети, % | ±15 |
| Номинальная частота питающей сети, Гц | 60/50 |
| Диапазон изменения частоты питающей сети, % | ±5 |
| Максимальный ток предохранителя, A | 200 |
| Коэффициент мощности при 100% нагрузке | 0.96 |
| Потребляемая мощность: | |
| на холостом ходу, kW | ≤2 |
| Коэффициент полезного действия, в номинальном режиме, не менее, % | ≥94 |
| Устройство автоматической намотки кабеля | |
| Скорость намотки (размотки) кабеля, м/мин | 40 |
| Длина разматываемого кабеля, м | 22 (30, 40 - опции) |
| Мотор-редуктор мощностью, кВт | 1.0 |
| Дополнительные данные: | |
| Габаритные размеры, Ш x В x Г, мм | 1000x800x1600 |
| Масса, не более, кг | ≤995 |
| Степень защиты (электронная часть) | IP54 |
