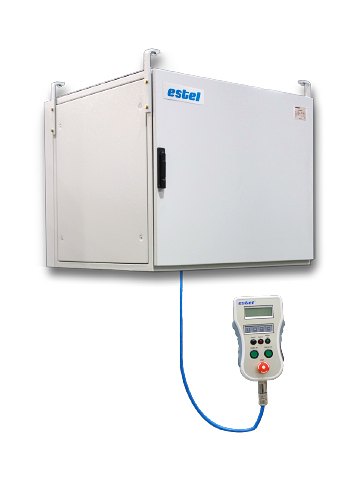

Преобразователь частоты серии FCA-90 H (подвесной)

Преобразователи частоты серии FCA предназначены для питания самолетов во время предполетного обслуживания в аэропорту. Данное оборудование может быть также использовано для централизованного электроснабжения испытательных стендов, цехов и предприятий авиационной промышленности.

FCA-90-12H предназначен для питания всех типов воздушных судов напряжением 115/200 В и частотой 400 Гц во время предполетной подготовки и технического обслуживания.

Преобразователи частоты могут быть изготовлены как в стандартной комплектации, так и с учетом особых требований и пожеланий Заказчика.

Преобразователи частоты серии FCA обеспечивают:

Высокое качество выходного напряжения питания бортовых систем самолетов
Высокий КПД
Низкий уровень потребляемой энергии

Основные характеристики:

1. Коэффициент нелинейных искажений не более 2%
2. 12-пульсная схема выпрямления тока
3. Новейшие технические решения
4. Возможность обслуживания всех типов воздушных судов
5. Высокий уровень надёжности
6. Низкий уровень шума
7. Возможность модификаций и изменений в соответствии с требованиями Заказчика
8. Надёжная конструкция

Технические характеристики
Наименование параметра Норма
Преобразователь частоты статический
Выходные параметры
Номинальная мощность, кВА  90
Номинальное выходное напряжение фазное/линейное, В  3 x 115/200
Частота напряжения, Гц  400
Точность стабилизации напряжения на выходе, % - для сбалансированной нагрузки  ±0.5
для 30% несбалансированной нагрузки  ±3
Коэффициент гармоник, %  ≤2
Точность стабилизации частоты, % ±0.1
Модуляция напряжения, % ≤1
Фазовая симметрия, электр. град.: для сбалансированной нагрузки 120±1
для 30% несбалансированной нагрузки 120±1
Коэффициент мощности нагрузки от 0.1 до 1.0
Диапазон изменения нагрузки, % 0-100
Изменение напряжения при 100% подключении нагрузки, % ≤8
Допустимая перегрузка, %
В течение 600 с 125
В течение 30 с 150
В течение 10 с 200
В течение 1 с 250
Пусковой ток Нет, плавный пуск
Входные параметры
Номинальное напряжение питающей сети, В
Диапазон изменения напряжения питающей сети, % ±15
Номинальная частота питающей сети, Гц 60/50
Диапазон изменения частоты питающей сети, % ±5
Коэффициент мощности при 100% нагрузке 0.96
Потребляемая мощность:
на холостом ходу, kW ≤2
Коэффициент полезного действия, в номинальном режиме, не менее, % ≥94
Дополнительные данные:
Габаритные размеры, Ш x В x Г, мм 1000x800x1600
Масса, не более, кг ≤650
Степень защиты (электронная часть) IP54
